Hsk 100 Halatlı Sürme Kapı Sistemi

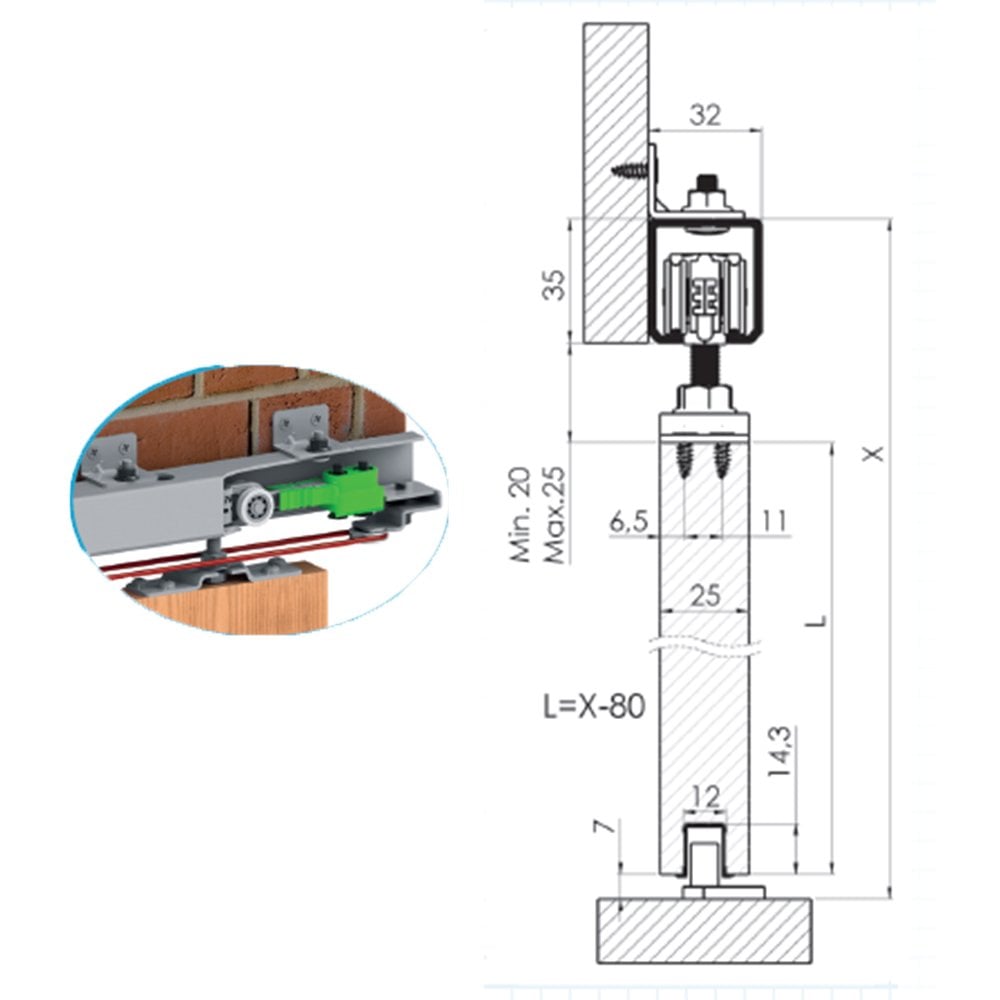

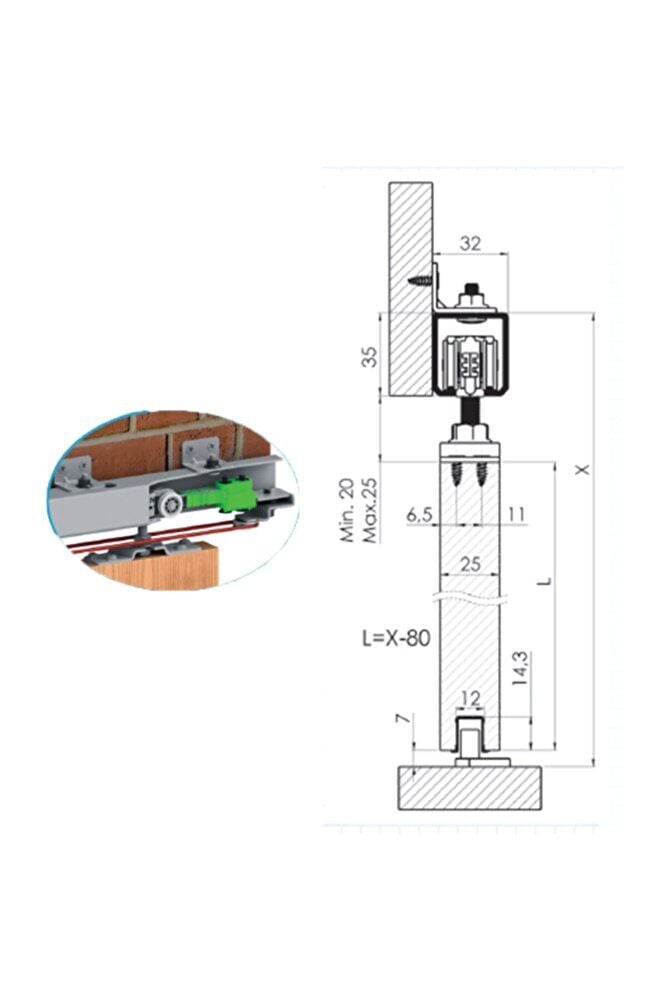

HSK 100 EŞ ZAMANLI HALATLI SÜRGÜLÜ KAPI SİSTEMİ HSK 100 Senkronize Kapı-Kapak Sistemi bir dolapta maksimum 100 kg. ; Ağırlığında kapak uygulanır. ; Kapak kalınlıkları 25-40 mm arasında olmalıdır. ; AL 100 ÜST RAY, PVC 200 ALT KILAVUZ KAPAK RAYI ile kullanılır. ; UYGULAMA 1- Üst rayı tabla üzerine veya tavana montaj etmeden önce üst makaraları ve stoperleri ray içerisine yerleştiriniz ve rayı montaj ediniz. ; Alt kılavuz elemanını kapağın açılış yönüne göre ortalayarak üst ray ile aynı merkezde olacak şekilde sabitleyiniz. ; 2- Kapak montajı sırasında cam tutucuları cam kapak üzerine bağlayınız. ; Kapağı üst ray üzerine asılırken ilk olarak kapağı alt kılavuz elemanı içerisine yerleştiriniz. ; Cam kapak tutucularının üzerinde bulunan bağlantı sacını makara askı civatalarına takınız ve somunlarını sıkınız. ; Bu işlemi ikinci kapağada yapınız. ; 3- Kapakların çalışmasında problem yok ise halatın uç kısmını halat sabitleme elemanına bağlayın halatın diğer ucunu elinize alın ve halat bağlama makarasından geçirerek diğer halat sabitleme elemanından geçirip devam ediniz, sistemin diğer ucunda bulunan halat bağlama makarasından da geçirerek halatın ilk ucunu taktığınız halat sabitleme elemanına sabitleyiniz. ; 4- Kapakları kapatınız ve halat sabitleme elemanın vidasını sıkınız. ; Kapağın bir tanesini tutarak açınız eğer diğer kapak açıtığnız kapağın tersi yönde ve kapakların kapanma mesafeleri doğru ise halat sabitleme vidalarının sıkılığını kontrol ediniz. ; Kapakların açık durumunda ray içersinde bulunan stoperleri sabitleyiniz;
