MEPA SKM 40 SÜRGÜLÜ HAFİF KAPAK SİSTEMİ

Mepa SKM-40 Sürgülü Hafif Kapak Sistemi

SKM 40 Hafi f Sürgülü Kapak Sistemi bir dolapta Max. 40 kg. ağırlığında kapak uygulanır.

UYGULAMA

1- Üst tabla üzerine 10,3 mm derinliğinde 8,1 mm genişliğinde kanal açınız.alt tabla üzerine 8,1 mm genişliğinde 10,3 mm derinliğinde kanal açınız. Kanal eksenlerini belirlerken alt tabla ilk kanal ekseni 19 mm olacak şekilde belirleyiniz. Eğer iki kapaklı bir sistem yapılacak ise ikinci kanal eksenini belirlerken kapak ara mesafesini göz önünde bulundurunuz. Üst tabla üzerine kanal açılırken ilk kanal ekseni 13 mm olacak şekilde bilirleyiniz. Eğer iki kapaklı bir sistem yapılacak ise ikinci kanal eksenini belirlerken kapak ara mesafesini göz önünde bulundurunuz. Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X-11 olarak belirleyiniz.

2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz. Üst kılavuz ve alt makaraları sabitleyiniz.

3- Kapakları dolap üzerine montaj yapılırken ilk olarak alt makarayı ray üzerine yerleştiriniz ve üst kılavuzları ray içerisine yerleştirmek için kılavuzların kilit mandallarını aşağı doğru çekiniz ve ray içerisine yerleştirip ve kilit mandallarını bırakınız.

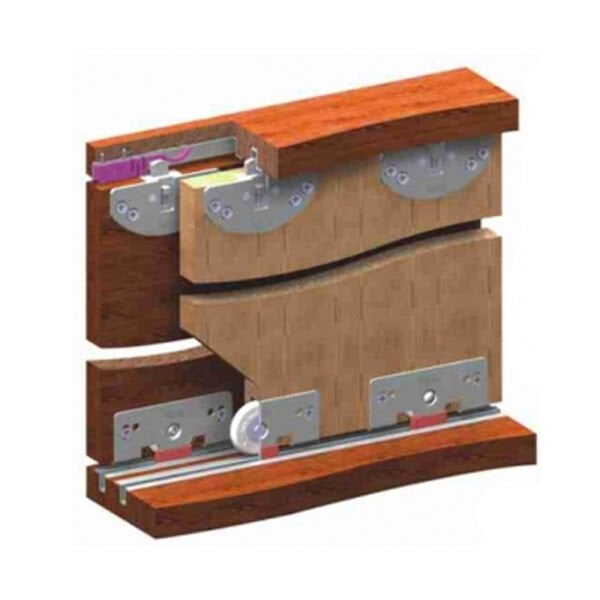

SKM 40 Sürme kapak mekanizması max. 40kg. Alttan taşımalı rulmanlı poliamid tekerleri ile sessiz çalışır. Kapak altındaki taşıyıcı tekerler aynı zamanda kılavuz görevi görür. Üstte yaylı plastik kılavuzlar sayesinde sökülüp takılmaları kolay demonte bir sistemdir. Alt ve üst raylar PVC olup 3 m boyundadır.
