MEPA SKM 37 KAPAZLAMA HAFİF KAPAK SİSTEMİ

SKM 37 Hafif Sürgülü Kapak Sistemi bir dolapta Max.40 kg ağırlığında kapak uygulanır. Mekanizma tek ray üzerinde alttan taşımalı olarak tek kapak veya iki kapak olarak uygulanır. Dolap kapazlama özelliği ile alt bazanın üstüne üst tablanın altına aynı özellikte alüminyum eloksallı ray monte edilir. Alt dışa dönük teker taşıyıcı olup üst kılavuz ise denge ve yol gösterir.

UYGULAMA

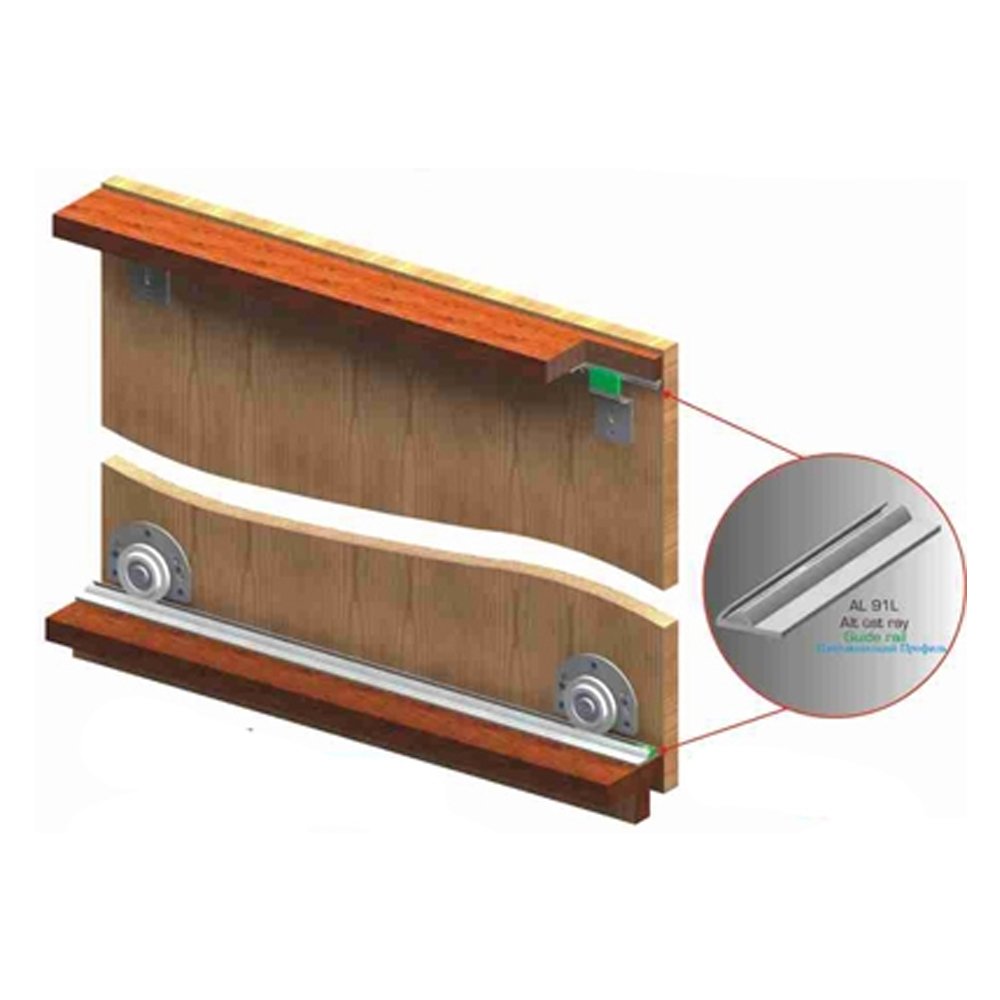

1- Üst ve alt tabla üzerine rayların tabla yüzeylerine sıfır olacak şekilde resimde belirtildiği gibi rayları sabitleyiniz. Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X+55 olarak belirleyiniz. Bu formül kapağın dolap üst yüzeyine sıfır,

dolap alt yüzeyinden 19 mm alt kısmından taşması durumunda geçerlidir. Farklı yapılacak montajlar için bu formül dışında kapak boyu belirleyiniz.

2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz. Alt makaraları sabitleyiniz. Üst kılavuz elemanını hareket edebilecek şekilde sabitleyiniz. Kapak üzerine takılması sırasında üst kılavuz elemanının hareket etmesi önemlidir.

3- Kapakları dolap üzerine montaj yapılırken ilk olarak alt makarayı ray üzerine oturtunuz ve üst kılavuzları ray içerisine yerleştiriniz ve hareket etmeyecek şekilde sabitleyiniz.
